Toote kirjeldus

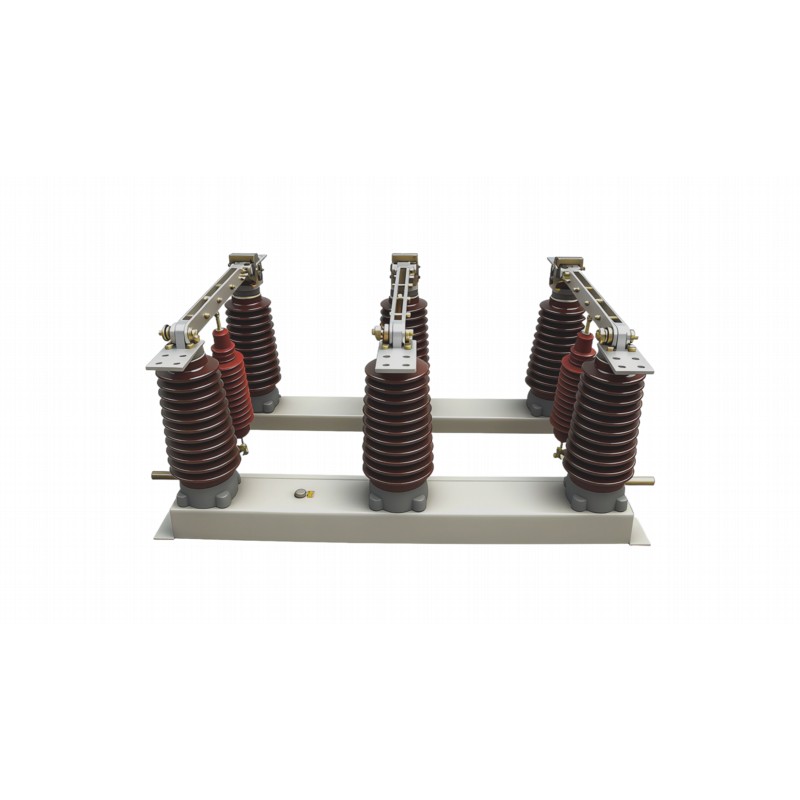

GN27-40,5(C)(D) tüüpi kõrgepinge eralduslüliti, mis sobib sisepaigaldistele nimipingega 40,5 kV ja kolmefaasilise vahelduvvoolu sagedusega 50 Hz. Saadaolevad voolutugevused on 400A, 630A, 1250A, 2000A ja 2500A. Uue tootena, mis asendab traditsioonilisi vanu lahtiühendamislüliteid, ühendab selle maandusnoaga disain kaks funktsiooni "isolatsioon + maandus". Sunnitud mehaanilise blokeerimisega saab see vältida ohtlikke toiminguid, nagu maandamine pinge all või lüliti sulgemine maanduses, ning sobib II klassi saastekohtade isolatsiooninõuetega. Sobib vooluahelate ühendamiseks ja lülitamiseks pingel{15}}nõudmisel{17}}. Võib kasutada koos kõrgepinge lülitusseadmega või paigaldada iseseisvalt siseseinale.

Tehnilised parameetrid

Kood	Nimipinge (kV)	Nimivool (A)	Nimetatud lühiajaline{0}}taluvusvool (RMS, aeg) (kV/s)	Tippväärtuslik vastupidavusvool (kA)	Pikseimpulss taluma pinget		1-minutiline toitesageduse taluvuspinge
					Maale ja polaaraladele	Murdepindade vahel	Maale ja polaaraladele	Murdepindade vahel
					kV		kV
GN27-40.5/630-20	40.5	630	20	50	185	215	95	115
GN27-40,5/1250-31,5	40.5	1250	31.5	80	185	215	95	115

Standardid:

GB/T 11022-2011 Üldised tehnilised nõuded kõrgepinge lülitus- ja juhtseadistele

GB 1985-2004 kõrgepinge vahelduvvoolu lahtiühendamis- ja maanduslülitid

DL/T 593-2006 Üldised tehnilised nõuded kõrgepinge lülitus- ja juhtseadistele

DL/T 486-2010 Vahelduvvoolu kõrgepinge eralduslülitite ja maanduslülitite tellimise tehnilised tingimused

Põhifunktsioonid:

1. Maanduslülitiga + mehaaniline blokeering: toetab kolme asendit: "pealüliti suletud + maanduslüliti avatud", "pealüliti avatud + maanduslüliti avatud" ja "pealüliti avatud + maanduslüliti suletud". Mehaaniline blokeering takistab jõuga "maandamist pinge all" ja "sulgemist maandusega", järgides toiteohutuseeskirju.

2. Tugev isolatsioonikonstruktsioon: kasutab suuri roomamiskaugusega postisolaatoreid (sobib II klassi saastekeskkondadesse), mille isolatsiooniomadused vastavad 35 kV süsteemide kõrgetele nõuetele; pöörlev võll on varustatud laagritega, mis teeb töö lihtsaks ja elueaga 2000 tsüklit või rohkem.

3. Suure-tõhususega juhtivstruktuur: katkestusküljel on pöördeline-tüüpi mitme-kontaktiga kontakt, millel on madal üksik-kontakti rõhk, väike kulumine ja suur soojuse hajumise ala (sobib suure-voolu stsenaariumide jaoks); pöördkontaktil on isepuhastuv-võime, mis vähendab kontakti takistust.

Tellimisjuhised:

Toote mudel, nimipinge ja nimivool peavad olema selgelt määratletud, nt GN27-40.5D/1250.

Palun täpsustage töömehhanismi tüüp (käsitsi/elektriline). Elektrilise mehhanismi valimisel tuleb näidata mootori pinge ja juhtpinge.

Palun täpsustage maandusmeetodit (ühekordne maandus/topeltmaandus) ja seda, kas on vaja täiendavaid kaitsekomponente, nagu elektromagnetlukud või kodeeritud lukud.

Kui on vaja komposiitisolaatoreid, tuleb see eraldi täpsustada.

Tööprotseduurid:

Käsitsi töötamisel veenduge, et lukustuse olek vastaks tööloogikale enne avamis-/sulgemis- või maandamistoimingut, pöörates käepidet horisontaalselt. Kui töö ajal tekib ummistus, ärge sundige seda; enne töö jätkamist probleemi tõrkeotsing.

Enne elektrilist kasutamist veenduge, et mootori pinge ja juhtpinge on normaalsed, ning kontrollige kaugjuhtimissignaali edastuse stabiilsust. Esmakordsel-kasutamisel on soovitatav enne elektrirežiimile lülitumist käsitsi simuleerida.
